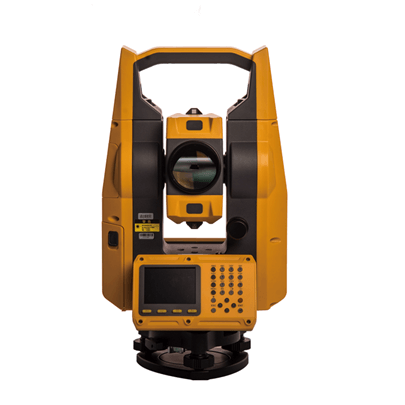

炫酷全新外观:新产品外观设计的灵感来源于大黄蜂，霸道而炫酷的外形，充满活力、干劲十足;精致而人性化的设计，提升客户体验感与操作习惯。测距结构全面创新改革，各个模块合理搭配，加强测量稳定性;光路系统全新设计，成像更清晰;优化软件算法，降低外界干扰因素造成的误差，提升数据可靠性;软、硬件组合，测量时钟频率提高，大幅度提升测量速度。
性能优势
炫酷全新外观：新产品外观设计的灵感来源于大黄蜂，霸道而炫酷的外形，充满活力、干劲十足;精致而人性化的设计，提升客户体验感与操作习惯。
光路结构升级：引入新一代步进电机，降低工作噪声，提升测量速度，降低电路功耗。
全密封码盘：高度密封码盘，杜绝一切灰尘，保证工作测量数据的安全性。
严格品控把关：出厂前严格、可靠的检验测试，保证每台产品的质量与长期稳定。
测距结构全面创新改革，各个模块合理搭配，加强测量稳定性;光路系统全新设计，成像更清晰;优化软件算法，降低外界干扰因素造成的误差，提升数据可靠性;软、硬件组合，测量时钟频率提高，大幅度提升测量速度。
机械结构升级，加入密珠轴系，保证机身的稳固性，降低机械误差，提高数据稳定性。
在全新测距系统与机械结构搭配下，免棱镜测距可达1000m，并且测速更快、精度更稳定，完全满足外业工作需求。
3000mAh高能锂电池，采用Type-C接口充电，支持最大充电电压15W，3小时充满。快速对中基座:仪器可选配快速对中基座，测量先人一步。
●真彩屏：高清彩色不失真
●蓝牙：远距离内置蓝牙
●多种传输方式：U盘、串口、蓝牙
●智能联机检校软件：通过软件进行故障的判定
●双轴补偿：倾斜改正，降低误差
●密珠轴系：稳固机身，提高测量稳定性
●超长免棱镜测距：1000m免棱镜测距
●侧边圆形测量键：—键测量，更快捷
●温压传感：自动感应温度压强
坐标测量/悬高测量/对边测量/后方交会/面积计算/线放样/角度偏心/距离偏心
土地测量
用于大地坐标测量、放样，精确定位坐标位置
隧道测量
设备配置指向机关，更方便在黑暗环境照准目标，可用于隧道的工程挖掘引导、施工后的变形监测
城市测量
丰富的测量程序如:对边测量、面积测量，可应用于城市测量相关项目
变形监测
用于工程项目上物体的变形监测:如基坑监测、高支模监测
建筑施工
用于建筑施工中定位精确位置，对工程进行验收
技术参数
|
型号
|
ZTS-421L10
|
|
角度测量(Hz、v)
|
|
|
测角原理
|
绝对编码
|
|
最小读数
|
1"
|
|
测角精度
|
2"
|
|
望远镜
|
|
|
放大倍数
|
30x
|
|
视场角
|
1°30'
|
|
最短视距
|
1.5m
|
|
十字丝
|
照明
|
|
补偿器
|
|
|
系统
|
双轴补偿器
|
|
补偿范围
|
士3'
|
|
设置精度
|
1"
|
|
距离测量〔IR)
|
|
|
测程单棱镜大气一般/好
|
5000m/600Om
|
|
测距精度〔精测/粗测/跟踪)
|
2mm+2ppm
|
|
测量时间(重复/跟踪)
|
0.5秒/0.3秒
|
|
无棱镜测距(RL)
|
|
|
测程（使用反射率为90%的柯达白卡)
|
1000m
|
|
测距精度
|
3mm+2ppm
|
|
测量时间
|
约1秒
|
|
通讯
|
|
|
内存数据容量
|
20000数据点/标配U盘
|
|
接口
|
标准RS232串口几盘
|
|
无线通讯
|
蓝牙
|
|
数据格式
|
ASCII
|
|
操作
|
|
|
操作系统
|
中文实时操作系统
|
|
显示屏
|
2.8寸240*320像素高亮彩色显示屏
|
|
键盘
|
双面数字蓝色背光硅胶按键
|
|
激光对点器
|
|
|
类型
|
激光对点，4级亮度调节(光学对点器可配)
|
|
精度
|
1mm(仪器高1.5米)
|
|
环境条件
|
|
|
工作温度范围
|
-20°C-5o°c
|
|
存储温度范围
|
-40°C-70°C
|
|
温度气压输入
|
自动传感
|
|
防水防尘（依据标准:IEC60529)
|
IP55
|
|
电源供应
|
|
|
电池类型
|
高能锂电(USB直充)
|
|
电压/容量
|
7.4v 3000mAh
|
|
工作时间
|
18小时(新电池25C30秒测量—次) 36小时连续测角模式
|
|
测量次数
|
约30000次
|
|
