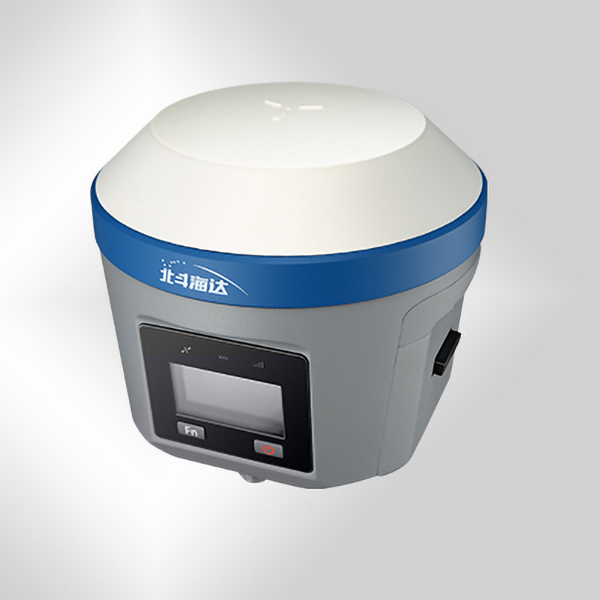

作为中海达旗下又一生力军,北斗海达首款小型化RTK系统TS7从定义上就带有浓浓的民族色彩,源自北斗七星之首天枢星简称TS,采用中海达完全自主知识产权多模多频RTK算法,“北斗”与“中国芯”强强联合,全新信号跟踪技术,轻量化结构设计,适应恶劣复杂环境的高精度测量作业,将这份民族骄傲内化于心,外化于形。
性能优势
智能RTK系统,TS7采用中海达全新多星系统内核,440通道,完全自主知识产权多星多频的新一代RTK算法,全新信号跟踪技术。
在恶劣环境下轻松实现稳定可靠的高精度测量作业,支持单北斗RTK解算,支持多种差分格式,完美兼容各种CORS系统。
Hi-Survey测量软件
全新iHand30 手簿
高品质配件
技术参数
GNSS配置:
通道数:440
BDS:B1,B2,B3
GPS:L1C/A,L2C,L2E,L5
GLONASS:L1、L2
GALILIEO(预留)
SBAS(预留)
输出格式:
ASCII: NMEA-0183,二进制码
定位输出频率 1Hz~20Hz
静态数据格式 GNS,Rinex双格式静态数据
差分格式 CMR,RTCM2.X,RTCM3.0,RTCM3.2
网络模式 VRS,FKP,MAC;支持NTRIP协议
系统配置: 操作系统Linux操作系统
启动时间 3秒
数据存储 内置16GB ROM
精度和可靠性[1]
RTK定位精度 平面:±(8+1×10-6D)mm (D为被测点间距离) 静态定位精度 平面:±(2.5+0.5×10-6D)mm (D为被测点间距离) DGPS定位精度: 平面精度:±0.25m+1ppm; 高程精度:±0.50m+1ppm
初始化时间 <10秒
初始化可靠性 >99.99%
通讯单元 I/O端口 5芯接口,MiniUSB接口,TNC天线接口,Nano SIM卡槽
蜂窝移动 内置4G网络通信:TDD-LTE,FDD-LTE,WCDMA,EDGE,GPRS,GSM
WiFi通信 802.11 b/g接入点和客户端模式,可提供WiFi热点服务
蓝牙通信 Bluetooth® 4.0/2.1+EDR,2.4GHz
内置电台: 内置收发一体电台:
功率:1W/2W/4W可调
频段:403MHz~473MHz
协议:HI-TARGET,TRIMTALK450S,SOUTH,CHC
频道数:116个频段(其中16个可配置)
外挂电台 外挂电台
功率:5W/10W/20W/30W可调, 频段:450~470MHz,
传输速率:19.2kbps/9.6kbps可调
频道:116个频段可调
辅助测量 电子气泡 实现智能对中
倾斜测量
倾斜测量2.0 用户界面: 按键 双按键:1个电源,1个功能键
显示屏 OLED高亮显示屏:1.54英寸,分辨率128*64
LED提示灯 卫星灯,信号灯,电源灯
功能应用 高级功能 OTG功能,NFC闪联,WebUI交互,U盘固件升级,网络中继
智能应用 智能语音,功能自检,智能电池、电池快充
远程服务 消息推送、在线升级、远程控制
云服务 设备管理,位置服务,协同作业,数据分析
物理特性 主机电池 高容量锂电池6800mAh/块(标配2块)带电量显示灯,单块电池网络移动站工作时间10小时[2]
外接电源 6~28V宽压直流设计,5芯接口
外观 流线型圆柱体
尺寸 Φ137mm×131mm
重量 ≤1.35kg(含电池)
功耗 4.0W
材料 外壳采用镁合金材料
环境特性:
防尘防水 IP67
防摔 抗2米高测杆自然跌落,1.2米自由跌落
相对湿度 100%不冷凝
工作温度 -40℃~+75℃
存储温度 -55℃~+85℃
注:[1]测量精度、准确性、可靠性和初始化时间取决于各种因素,包括卫星数量、几何分布、观测时间、大气状况及多路径效验等,该数据在正常条件下得出。
[2]电池工作时间与工作环境、工作温度及电池寿命有关。
以上技术参数以实际产品为准,如有变更,恕不另行通知。
|
