天宝全站仪

HOME  >  PRODUCTS  >  天宝全站仪

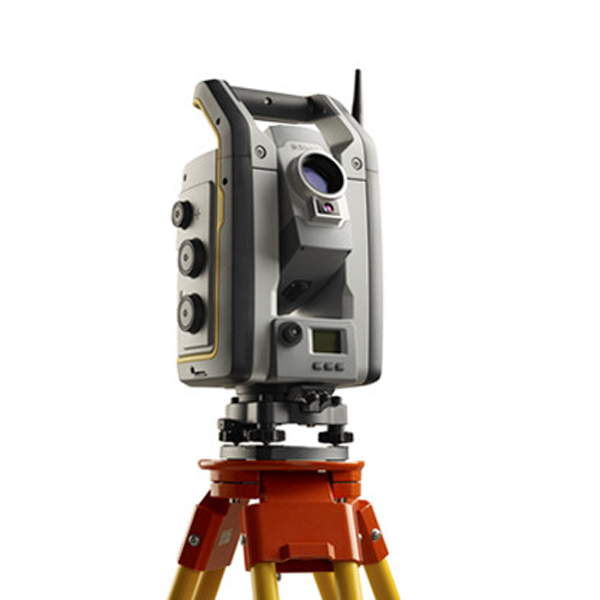

  • 产品名称: Trimble S7全站仪
  • 产品型号: Trimble S7
  • 产品规格:
  • 产品备注:
    Trimble® S7全站仪将扫描、成像和测绘组合到功能强大的一套解决方案中。
  • 详细说明

★ Trimble S7全站仪配置


最具生产效率的全站仪
Trimble® S7全站仪将扫描、成像和测绘组合到功能强大的一套解决方案中。现在,您在作业工地只需要一台仪器,便可捕获所有数据。通过Trimble S7、Trimble Access™外业软件和Trimble Business Center内业软件,创建3D模型、高精度可视工地文档、点云,还有更多。

Trimble S7是高效测绘的终极版系统,您可以用它应对任何情形,并提高外业生产率。SureScan™、Trimble VISION™、FineLock™和DRPlus技术以及很多其它功能组合在一起,意味着您将能比以往更快地采集更精确的数据。

集成3D扫描
Trimble SureScan技术节省了外业和内业的工作时间。现在,您每天都可以灵活地进行功能丰富的扫描。高效捕获您需要的信息,以创建数字地形模型(DTM),执行体积计算,进行比传统测量方法更快的地形测量。SureScan技术通过聚焦于要采集的恰当点,而不是更多的点,使您更快地采集和处理数据。

改进的Trimble VISION技术
有了Trimble VISION技术,您可以借助控制器的实时视频影像指导测量,并且从捕获的影像中创建多种类型的交付成果。您只需要点击一下,便可自由的捕获棱镜或免棱镜测量数据,简单高效。在外业,快速记录工地数据并直接把注释添加到图片上,确保您决不会错过关键信息。回到内业,您可以为测量目的而使用Trimble VISION数据,您也可以为提交更清晰的交付成果而处理360度全景影像和高动态范围(HDR)影像。

Trimble DR Plus的卓越精度
测距技术无需棱镜便可提供扩展范围的直接反射(Direct Reflex™)测量。现在,您可以用较少的仪器安置次数测量更远的距离,并且增强了扫描的性能效果。与流畅静默的MagDrive™伺服技术结合,为快速测量创建了无与伦比的能力,而不会影响精度。

锁定目标点
借助Trimble SurePoint™,可以减少瞄准误差,避免代价高昂的重测,并使您对测量结果放心。Trimble S7全站仪始终照准目标,可使因刮风、操作、下沉等因素引起的不必要的仪器移动自动得到纠正,确保每一次操作都能精确地瞄准和测量。凭借独特的MultiTrack™技术和目标ID功能,测量员可以选择被动或主动目标类型,以最好地适应作业现场条件,放心地寻找和锁定正确的目标。

管理资产
借助Trimble Locate2Protect技术,您在任何时候都知道您的全站仪是在哪里。您可以看到任何给定时间内您的仪器所在的位置。如果仪器离开了作业现场或者经历了意外撞击或被滥用,您会收到报警。

Trimble InSphere™ Equipment Manager允许您查看设备使用情况并且实时更新固件、软件和维修要求。借助Trimble Locate2Protect和InSpher Equipment Manager,您可以轻松地知晓您的设备是否最新以及它应当在什么地方。

强大的外业和内业软件
您可以从安装了性能丰富直观的Trimble Access外业软件的多款天宝控制器中选择您需要的一款。简化顺畅的工作流程(例如:道路、公用设施和管道)能够引导测量员完成多种类型的常规项目,使他们心无旁骛地快速完成任务。您还可以定制Trimble Access工作流程,以满足您的不同需要。


回到办公室,可信赖的Trimble Business Center软件能够帮助您在一套软件解决方案中检查、处理和平差您的光学数据和GNSS数据。

★ 产品特点

▪  强大的一体化解决方案,可实现测绘、成像和3D扫描
▪  改进的Trimble VISION技术,用于视频智能控制、场景记录和摄影测量
▪  Locate2Protect实时设备管理
▪  Trimble DR Plus,可实现长测程和特优精度
▪  与Trimble V10影像流动站和GNSS接收机无缝连接

★ 技术参数

性能
角度测量
传感器类型................................................................带对径读数的绝对编码器
精度(基于DIN 18723的标准偏差).......1" (0.3 mgon)、2" (0.6 mgon)、3" (1.0 mgon) 或 5" (1.5 mgon)
显示(最小读数) .................................................................0.1”(0.01 mgon)
自动水准补偿器
  类型..................................................................................双轴置中
  精度..........................................................................0.5”(0.15 mgon)
  范围.......................................................................±5.4’(±100 mgon)
距离测量
精度(ISO)
  棱镜模式
    标准1...........................................................................1 mm + 2 ppm
精度(RMSE)
  棱镜模式
    标准............................................................................2 mm + 2 ppm
    跟踪............................................................................4 mm + 2 ppm
  DR模式
    标准............................................................................2 mm + 2 ppm
    跟踪............................................................................4 mm + 2 ppm
    扩展测程.......................................................................10 mm + 2 ppm
测量时间
棱镜模式
  标准.....................................................................................1.2秒
  跟踪.....................................................................................0.4秒
DR模式
  标准.....................................................................................1-5秒
  跟踪.....................................................................................0.4秒
测程
棱镜模式5, 6
  单棱镜.................................................................................2,500米
  单棱镜长测程模式.............................................................5,500米(最长测程)
  最短可能测程.............................................................................0.2米
DR模式
  反射箔片(20毫米)......................................................................1,000米
  最短可能测程..............................................................................1米
DR扩展测程模式
  白色卡(90%反射)3......................................................................2,200米
扫描
范围2, 3..............................................................................1米–250米
速度4...............................................................................可达15点/秒
最小点间隔...............................................................................10毫米
标准偏移.......................................................................1.5毫米 @ ≤50米
  单3D点精度...................................................................10毫米 @ ≤150米

EDM规格参数(DR PLUS)
光源...............................................................脉冲激光二极管905nm,1类激光
光束发散度
  水平..................................................................................2cm/50m
  垂直..................................................................................4cm/50m

系统规格参数
水准
三角基座圆水准器.........................................................................8'/2mm
LC显示屏电子双轴水准器分辨率.....................................................0.3" (01 mgon)
伺服系统
MagDrive伺服技术 ...............................................内置伺服/角度传感器电磁直接驱动
旋转速度...............................................................................115度/秒
旋转时间(正镜至倒镜)......................................................................2.6秒
定位速度(180度)...........................................................................2.6秒
制动和慢速运动...............................................................伺服驱动,无限微调
对中
对中系统..........................................................................Trimble 3-pin
光学对中器.......................................................................内置光学对中器
放大倍数/对焦距离...........................................................2.3倍/0.5米–无限远
望远镜
放大倍数...................................................................................30倍
孔径.....................................................................................40毫米
视场........................................................................26米(在100米位置处)
对焦距离...........................................................................15米–无限远
照明十字线.........................................................................可变(10步长)
自动对焦...................................................................................标准
相机
芯片.........................................................................彩色数字影像传感器
分辨率.........................................................................2048 x 1536 像素
焦距.....................................................................................23毫米
景深................................................................................3米–无限远
视场..............................................................................16.5°x 12.3°
数字变焦....................................................................4段(1x、2x、4x、8x)
曝光..............................................................................点、HDR、自动
亮度.................................................................................用户可定义
影像存储可达...................................................................2048 x 1536 像素
文件格式...................................................................................JPEG
压缩率...............................................................................用户可定义
视频数据流8..............................................................................5帧/秒

电源
内置电池............................................................可充电锂电池,11.1V - 5.0Ah
工作时间9
  一块内置电池......................................................................大约6.5小时
  三块内置电池(在多联电池适配器内)...................................................大约20小时
  智能型托架(用一块内置电池).........................................................13.5小时
视频智能型仪器工作时间4
  一块内置电池..........................................................................5.5小时
  三块内置电池(在多联电池适配器内).......................................................17小时

重量和尺寸
仪器....................................................................................5.5公斤
Trimble CU控制器........................................................................0.4公斤
三角基座................................................................................0.7公斤
内置电池...............................................................................0.35公斤
横轴高度................................................................................196毫米

其它
同轴激光指示器..........................................................................2类激光
工作温度..........................................................................–20ºC~+50ºC
防尘防水...................................................................................IP65
通讯......................................................2.4GHz,USB,串口,蓝牙(Bluetooth®)10
安全性...........................................................双层密码保护,Locate2Protect11

自动锁定和机器人型测绘
自动锁定和机器人型测程6
被动棱镜.............................................................................500–700米
Trimble MultiTrack目标....................................................................800米
Trimble ActiveTrack 360目标...............................................................500米
自动锁定瞄准精度(在200米位置处,标准偏差)5
被动棱镜.................................................................................<2毫米
Trimble MultiTrack目标...................................................................<2毫米
Trimble ActiveTrack 360目标..............................................................<2毫米
最短搜索..............................................................................距离0.2米
内置/外置电台类型........................................................2.4GHz,跳频,扩频电台
搜索时间(典型情况下)7...................................................................2–10秒
精锁
瞄准精度(在300米位置处,标准偏差)6.......................................................<1毫米
到被动棱镜测距(最短-最长)6..........................................................20米–700米
最小棱镜间隔(在200米位置处)...............................................................0.8米

GPS搜索/地理锁定
GPS搜索/地理锁定..........................................................................360度
或定义的水平和垂直搜索窗口
获取解时间12............................................................................15–30秒
重新获取目标时间............................................................................<3秒
测程..................................................................自动锁定和机器人型测程限制

1 标准偏差(根据ISO17123-4)。
2 目标颜色、大气条件和扫描角度将会影响测程。
3 柯达灰度卡,类别编号:E1527795。
4 目标的形状、材质与颜色、网格的大小以及到目标的距离和角度将会影响速度。
5 标准晴朗天气:无雾,阴天或温和阳光,少许热流光。
6 测距和精度取决于大气条件、棱镜尺寸和背景辐射。
7 取决于选择的搜索窗口尺寸。
8 远程操作,每秒0.5帧。
9 在–20ºC时的性能是+20ºC时的75%。
10 蓝牙类型的核准情况视具体国家而定。
11 功能和可用性取决于具体区域。
12 获得解的时间取决于解的几何分布和GPS位置的质量。
