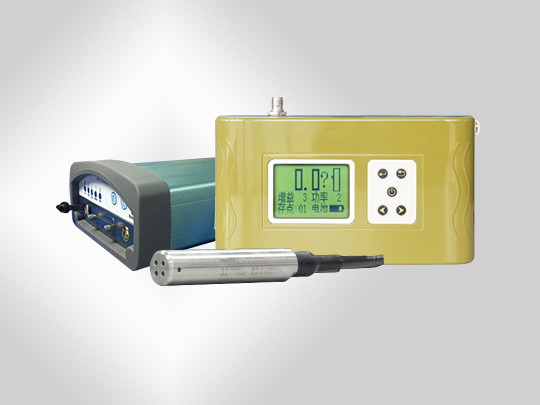

HD-511是中海达新一代工程型便携式缆道测深仪,外观小巧,功能丰富,内置蓝牙和大容量锂电池,配备无线数传模块,是集测深、压力传感器、无线数据传输于一体的测深系统。系统组件包含:测深仪换能器、压力式水位计、测深仪主机、电台模块及软件。
中海达HD-511程控测深仪以其坚固耐用的工业设计、稳定可靠的测深精度,近年来被广泛应用于各大水文系统缆道测量等工程项目中。
☛ 性能优势
微处理器全数字化处理,数字化采样速率达20次/秒
配备压力式水位计,精准测量换能器在缆道移动中的吃水深度
蓝牙内置, 无线传输
内置无线数传电台,自带无线数据传输功能
功率可调,方便节能
创新便携设计,更美观、更轻巧
主机内部自带供电电池,可充放电,测量时无需额外进行供电
配备测深仪相关软件,支持水深数据及回波波形实时显示、回放
液晶显示,水深数据一目了然
水底门跟踪和脉宽选择技术完美结合
自动增益控制
自动功率控制
☛ 技术参数
工作频率
|
200 kHz
|
换能器开角
|
5± 0.5°
|
分辨率
|
1 cm
|
精度
|
0.01 m ± 0.1%
|
测深范围
|
0.15 ~ 160 m
|
最大采样速率
|
30 Hz
|
电台通讯距离
|
2 km
|
吃水调整
|
0 ~ 15 m
|
声速范围
|
1370 ~ 1700 m/s 分辨率 1 m/s
|
主机尺寸
|
L140mm x W130mm xD40mm
|
换能器尺寸
|
Φ220mmxH450mm
|
换能器重量
|
500 g (1.1 lbs)
|
压力式水位计重量
|
100 g
|
电源
|
外部12V DC或内置16.8V 锂电池(2600mAh)
|
功耗
|
4W
|
输出格式
|
NMEA DBT, NMEA DBS, DESO 25, ODOM, 中海达
|
串口
|
RS232(9600 ~ 115200 )
|
压力式水位计
|
量程
|
0~10m
|
供电
|
5~20VDC
|
水位精度
|
0.05% FS
|
温度精度
|
0.2℃
|
工作环境
|
温度
|
0°C ~55°C
|
湿度
|
95% 无凝露
|
防水等级
|
IP66
|
|
