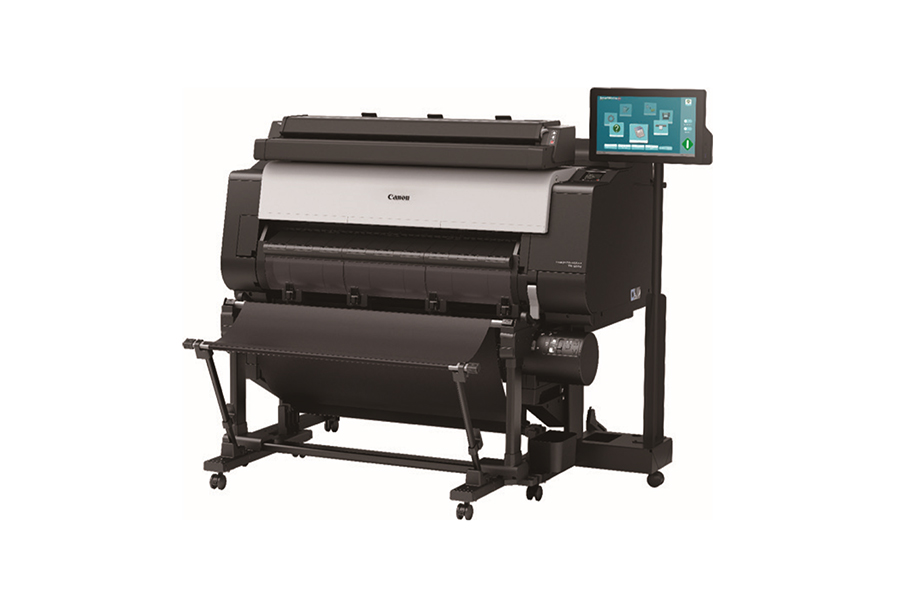

1、产品概述TX MFP解决方案具备打印、复印、扫描为一体的强大功能,并在原有MFP解决方案的基础上 对易用性、扩展性、图形处理等性能进行了大幅度的提升 。 适用于技术和工程CAD、专业扫描复印服务机构、地理信息及测绘等行业。 新型扫描仪-T36 新型支架设计,一体化程度更高,节省空间 扫描速度更快,提高工作效率 *与原有M40扫描仪相比 紧凑设计,重量更轻 单列式传感器技术(SingleSensor Technology)单列式传感器扫描方式可避免因扫描部对位精度不足造成的扫描图像错位 扫描仪出厂时进行校正,用户无需再做扫描部的对位调整
*以上数据来源于佳能实验室,打印测定环境和测定条件请参考产品规格页面中的信息,实际数据会因测定环境和测定条件的不同而有所变化。 *扫描仪为英国Global Scanning 公司生产制造。
2、功能、操作性 多种扫描送纸方式两种不同的纸张路径提供多种扫描功能,用户可根据需求进行选择 1、前方进纸和回送收纸(u型),常用于普通纸文档的扫描。 2、前进后出的平板式扫描,可以扫描高达2.0毫米厚的原稿,不仅可以扫描较旧的图纸,还可以扫描纸板类的原稿。
更好的可视性和易操作性
TX MFP解决方案包含一台一体式计算机(All In One),其特点是一个宽大的15.6英寸触摸屏。使得预览扫描图像或编辑工作等任务更加直观、便捷。
更直观的操作界面 SMartWords MFP 为用户的直观操作提供了友好的界面设计,即使不熟或没有经验的用户也可以很容易地扫描,复制或编辑大型图像
|
T36 扫描仪参数表 | |||
技术规格 | CIS 技术 | ||
扫描宽度 | 36 英寸(914mm) | ||
原稿宽度 | 38 英寸(965mm) | ||
最大扫描长度 *2 | 8 米(JPEG/PDF)、15.2 米(TIFF) | ||
最大原稿厚度 *3 | 2 毫米 | ||
扫描速度 *4 | 8 位灰度 / 单色 200dpi 扫描 13 英寸 / 秒 | ||
24 位真彩色 200dpi 扫描 3 英寸 / 秒 | |||
24 位真彩色 200dpi 复印 6 英寸 / 秒 | |||
分辨率 | 光学分辨率 1200dpi | ||
可选:100、200、300、400、600、800、1000、1200dpi | |||
原稿送纸方式 | 前部送纸 / 回转出纸或后部直接出纸 | ||
软件 | SmartWorks MFP V5(仅适用于 T36 扫描仪) | ||
操作系统 | Win 10 64 位 | ||
接口类型 | 超高速 USB3.0(兼容 2.0) | ||
服务器配置 |
15.6 英寸触摸屏幕一体式电脑 USB3.0 接口后端 3 个,前端 1 个 |
4GB DDR4 内存 USB 2.0 接口 1 个 |
SATA 500GB 硬盘 千兆网卡接口 1 个 |
认证(T36 扫描仪) | 能源之星,CCC,UL,FCC,CE,EAC,VCCI,BIS,CB,RCM | ||
认证(AIO 服务器) | CCC,CEL,CB,CE,EAC,FCC |
*1 用户调整前后相同环境和介质的情况下,使用 CAD 介质(普通纸、覆膜纸等)输出;
*2 最大扫描长度因文件保存类型和扫描分辨率不同而异,此处引用的是以 100dpi 扫描时的测试数据;
*3 厚的扫描原稿必须为软性材料,扫描时需拆下回纸导板;
*4 扫描速度与扫描仪所支持的分辨率成比例
打印机型号 | TX-5200 | TX-5300 | TX-5400 | |||||
幅宽 | 24" | 36" | 44" | |||||
墨水类型 | 颜料墨水 /5 色 MBK/BK/C/M/Y | |||||||
最大打印分辨率 | 2400×1200dpi | |||||||
支架 | 选配 | 标配 | ||||||
设备尺寸 宽x深x高 (mm) 重量 (Kg) | 主机 |
1110 x 734 x 629 mm Weight : 74 kg |
1390 x 984 x 1168 mm Weight : 105 kg |
1593 x 984 x 1168 mm Weight : 114 kg |
||||
主机 + 下卷纸器 + 支架 + 收纸篮 |
1110 x 984 x 1168 mm Weight : 107 kg |
1390 x 984 x 1168 mm Weight : 124 kg |
1593 x 984 x 1168 mm Weight : 134 kg |
|||||
设备尺寸 宽x深x高 (mm) 重量 (Kg) ( 包装箱 ) | 主机(含支架) |
1324 x 902 x 1055 mm Weight : 131kg |
1606 x 903 x 1061 mm Weight : 153kg |
1820 x 915 x 1061 mm Weight : 165kg |
||||
功率 | 电源要求 | AC 100-240V(50-60Hz) | ||||||
运行功率(打印时) | 91 W or less | 105 W or less | 107 W or less | |||||
待机功率 | 3.6 W or less | 3.6 W or less | 3.6 W or less | |||||
工作环境 | 温度 : 15 ~ 30℃ , 湿度 : 10 ~ 80%RH ( 无凝结 ) | |||||||
工作噪音 | 打印时 : 50dB(A) 或更低 ( 描图纸 , 线条图 , 标准模式 ) 待机 : 35dB(A) 或更低 ( 符合 ISO7779 标准 ) | |||||||
线条精度*1 | ±0.1 % 以内 | |||||||
存储 | 内存 | 128GB( 物理内存 2GB) | ||||||
硬盘 | 500GB( 加密 ) | |||||||
固件 | 语言 | 打印语言 | SGRaster(Swift Graphic Raster) | |||||
打印作业控制 | IVEC | |||||||
状态获取 | SNMP-MIB(Standard MIB、Canon-MIB)、 IVEC、CPCA | |||||||
直接打印支持语言 | HP-GL/2、HP RTL、PDF、JPEG | |||||||
类型 | 闪存 | |||||||
操作面板 | 显示屏幕 | LCD(3.0 英寸 TFT 彩色触摸屏) | ||||||
操作面板语言 | 21 种语言支持 : 日语/英语/德语/意大利语/西班牙语/巴西语/葡萄牙语/荷兰语/波兰语/俄语/丹麦语/简体中文/繁体中文/ 韩语 / 泰语 / 印尼语 / 土耳其语 / 捷克语 / 丹麦语 / 瑞典语 / 挪威语 / 芬兰语 | |||||||
接口 |
USB B 端口 |
类型 | 内置高速 USB | |||||
传输速度 | 全速(12 兆 / 秒), 最高速度 (480 兆 / 每秒), 批量传输 | |||||||
USB A 端口 | USB 存储器 (直接打印) | |||||||
以太千兆网卡 | 类型 | 内置 | ||||||
传输标准 | IEEE 802.3 10base-T | |||||||
IEEE 802.3u 100base-TX / Auto-Negotiation | ||||||||
IEEE 802.3ab 1000base-T / Auto-Negotiation | ||||||||
IEEE 802.3x Full Duplex | ||||||||
网络协议 | SNMP (Canon-MIB , HTTP、TCP/IP(IPv4/IPv6), ftp | |||||||
无线网络 | 传输标准 | IEEE802.11n/IEEE802.11g/IEEE802.11b | ||||||
加密方式 | WEP(64/128bit) WPA-PSK(TKIP/AES) WPA2-PSK(TKIP/AES) | |||||||
打印速度 (CAD 线条图 ) | 纸张类型 | 供纸方式 | 模式(A1 尺寸) | 打印速度 | 模式 (A0 尺寸 ) | 打印速度 | 模式 (A0 尺寸 ) | 打印速度 |
普通纸 | 卷筒 | 快速(自定义5) | 约 24 秒 | 快速(自定义5) | 约 37 秒 | 快速(自定义5) | 约 37 秒 | |
标准 | 约 40 秒 | 标准 | 约 1.2分 | 标准 | 约 1.2分 | |||
厚覆膜纸 | 卷筒 | 快速(自定义5) | 约 26 秒 | 快速(自定义5) | 约 45 秒 | 快速(自定义5) | 约 45 秒 | |
标准 | 约 40 秒 | 标准 | 约1.2 分 | 标准 | 约 1.2分 | |||
高精度 | 约 1.3 分 | 高精度 | 约 2.3 分 | 高精度 | 约2.3分 | |||
打印速度 ( 图像 ) | 纸张类型 | 供纸方式 | 模式 | 打印速度 | 模式 (A0 尺寸 ) | 打印速度 | 模式 (B0 尺寸 ) | 打印速度 |
普通纸 | 卷筒 | 快速(自定义5) | 约 24 秒 | 快速(自定义5) | 约42 秒 | 快速(自定义5) | 约 58 秒 | |
标准 | 约 49 秒 | 标准 | 约 1.5分 | 标准 | 约 2.0 分 | |||
厚覆膜纸 | 卷筒 | 快速 | 约 58 秒 | 快速(自定义5) | 约1.8分 | 快速 | 约 2.5 分 | |
标准 | 约 1.5分 | 标准 | 约2.7 分 | 标准 | 约 3.8 分 | |||
照片光面纸 | 卷筒 | 快速 | 约 1.7 分 | 快速 | 约3.0 分 | 快速 | 约 4.3 分 | |
标准 | 约3.3 分 | 标准 | 约5.8 分 | 标准 | 约 8.2 分 | |||
打印头 | ||||||||
Print Head |
型号 | PF-06 | ||||||
打印头结构 | 6 通道一体式打印头 | |||||||
喷嘴数量 | 15,360 个喷嘴 (MBK 5,120 个喷嘴 , 其他颜色每色 2,560 个喷嘴) | |||||||
墨滴大小 | 最小 5pl | |||||||
更换方式 | 用户可自行更换 | |||||||
墨水盒 | ||||||||
Ink Tank | 型号 | PFI-8110(160ml)/PFI-8310(330ml)/PFI-8710(700ml) | ||||||
副墨仓容量 | 每个颜色 30ml | |||||||
颜色 | 5 色颜料墨水(MBK/BK/C/M/Y) | |||||||
容量 |
商品 : 160ml/330ml/700ml 随机墨水 : 330ml(MBK)/160ml(BK, C, M, Y) |
商品 : 160ml/330ml/700ml 随机墨水 : 330ml(MBK)/160ml(BK, C, M, Y) |
商品 : 160ml/330ml/700ml 随机墨水 : 330ml (C,M,Y,BK, MBK) |
|||||
裁刀 | ||||||||
Cutter | 型号 | CT-07 | ||||||
更换方式 | 用户可自行更换 | |||||||
纸张处理 | ||||||||
供纸 & 出纸 | 第一卷纸器 | 单卷 , 前端装纸 , 前端出纸 | ||||||
第二卷纸器 | 单卷 , 前端装纸 , 前端出纸 | |||||||
单页纸 | 前端装纸 , 前端出纸 ( 使用压纸杆手动 ) | |||||||
纸张路径切换 ( 卷筒 / 单张 ) |
用户手动切换 * 上卷筒 / 下卷筒可自动切换(卷筒末端以及不支持自动装纸的纸张类型除外) |
|||||||
出纸方向 | 打印面向上 , 前端 | |||||||
收纸系统 | 双向自动收纸 | |||||||
介质尺寸 | 卷筒纸(幅宽) | ISO | A3、A3+、A2、A1 | A3、A3+、A2、A1、A0 | A3、A3+、A2、A1、A0 | |||
JIS | B4、B3、B2 | B4、B3、B2、B1 | B4、B3、B2、B1、B0、 | |||||
ARCH | 24" | 24"、30"、36" | 24"、30"、36" | |||||
Others | 8"、10"、12"、14"、16"、17"、20"、 300mm、500mm、600mm | 8"、10"、12"、14"、16"、17"、20"、 300mm、500mm、600mm、 800mm、1000mm | 8"、10"、12"、14"、16"、17"、 20"、42"、44"、 300mm、500mm、600mm、 800mm、1000mm | |||||
单页纸 | ISO | A4、A3、A3+、 A2、A2+、A1 B4、B3、B2 | A4、A3、A3+、 A2、A2+、A1、A0 B4、B3、B2、B1 | A4、A3、A3+、 A2、A2+、A1、A0 B4、B3、B2、B1、B0 | ||||
DIN | C4、C3、C2 | C4、C3、C2、C1、C0 | C4、C3、C2、C1、C0 | |||||
JIS | B4、B3、B2 | B4、B3、B2、B1 | B4、B3、B2、B1、B0 | |||||
ANSI | 8.5 x 11"、8.5 x 14"、11 x 17"、 13 x 19"、17 x 22"、 22 x 34" | 8.5 x 11"、8.5 x 14"、11 x 17"、 13 x 19"、17 x 22"、 22 x 34"、 28 x 40、34 x 44" | 8.5 x 11"、8.5 x 14"、11 x 17"、 13 x 19"、17 x 22"、 22 x 34"、 28 x 40、34 x 44" | |||||
ARCH | 9 x 12"、12 x 18"、18 x 24"、 24 x 36" | 9 x 12"、12 x 18"、18 x 24"、 24 x 36"、26 x 38"、27 x 39"、 30 x 42"、36 x 48" | 9 x 12"、12 x 18"、18 x 24"、 24 x 36"、26 x 38"、27 x 39"、 30 x 42"、36 x 48" | |||||
Photo | (20 x 24")、(18 x 22")、(14 x 17")、 (12 x 16")、(10 x 12")、(10 x 15")、 (8 x 10")、(16 x 20") | (20 x 24")、(18 x 22")、(14 x 17")、 (12 x 16")、(10 x 12")、(10 x 15")、 (8 x 10")、(16 x 20") | (20 x 24")、(18 x 22")、(14 x 17")、 (12 x 16")、(10 x 12")、(10 x 15")、 (8 x 10")、(16 x 20") | |||||
Poster | 20 x 30"、300×900mm | 20 x 30"、30 x 40"、 300×900mm | 20 x 30"、30 x 40"、42 x 60"、 44 x 62"、300×900mm | |||||
Others | 13×22" | 13×22" | 13×22" | |||||
支持介质厚度 | 0.07 ~ 0.8mm | |||||||
最大卷筒纸直径 | 170 mm | |||||||
支持纸芯尺寸 | 2"/3" | |||||||
可打印介质宽度 | 203.2 ~ 610mm | 203.2 ~ 917mm | 203.2 ~ 1118mm | |||||
最小打印长度 | 203.2mm | |||||||
最大打印长度 | 卷筒纸 | 18 m ( 取决于不同的操作系统与应用程序 ) | ||||||
单页纸 | 1.6m | |||||||
纸张处理 | ||||||||
纸张边距 | 默认打印边距 | 卷筒纸 | 顶部 : 20 mm, 底部 : 3 mm, 左右边距 : 3 mm | |||||
单页纸 | 顶部 : 20 mm, 底部 : 20 mm, 左右边距 : 3 mm | |||||||
最小打印边距 | 卷筒纸 | 卷筒纸 顶部 : 3 mm, 底部 : 3 mm, 左右边距 : 3 mm | ||||||
卷筒纸(无边距) | 顶部 : 0 mm, 底部 : 0 mm, 左右边距 : 0 mm 单页纸 | |||||||
单页纸 | 顶部 : 3 mm, 底部 : 20 mm, 左右边距 : 3 mm | |||||||
无边距打印支持尺寸(仅限卷筒纸) |
[ 推荐纸张规格 ] 515mm(JIS B2)、594mm(ISO A1)、10"、14"、17"、24" [ 可打印纸张规格 ] 257mm(JIS B4)、297mm(ISO A3)、329mm(ISO A3+)、 420mm(ISO A2)、8"、12"、 16"、20"、300mm、500mm、 600mm |
[ 推荐纸张规格 ] 515mm(JIS B2)、728mm(JIS B1)、594mm(ISO A1)、 841mm(ISO A0)、10"、14"、 17"、24"、36" [ 可打印纸张规格 ] 257mm(JIS B4)、297mm(ISO A3)、329mm(ISO A3+)、 420mm(ISO A2)、8"、12"、 16"、20"、30"、300mm、 500mm、600mm、800mm |
[ 推荐纸张规格 ] 515mm(JIS B2)、728mm(JIS B1)、1030mm(JIS B0)、 594mm(ISO A1)、841mm(ISO A0)、10"、14"、17"、24"、36"、 42"、44" [ 可打印纸张规格 ] 257mm(JIS B4)、297mm(ISO A3)、329mm(ISO A3+)、 420mm(ISO A2)、8"、12"、 16"、20"、30"、300mm、 500mm、600mm、800mm、 1000mm |
|||||
相关认证 | ||||||||
电气安全 / 电磁接口 | CCC | |||||||
无线电 | MSIP | |||||||
环境相关 | Rohs 中国、国际能源之星(WW) | |||||||
选配件 | ||||||||
卷纸单元 | RU-22 | RU-32 | RU-42 | |||||
收纸器 | SS-21 | SS-31 | SS-41 | |||||
2/3" 卷纸轴 | RH2-27 | RH2-34 | RH2-45 | |||||
耗材 | ||||||||
墨水盒 | PFI-8110(160ml)/PFI-8310(330ml)/PFI-8710(700ml) | |||||||
打印头 | PF-06 | |||||||
裁刀 | CT-07 | |||||||
废墨仓 | MC-30 |
打印测定环境和测定条件 | TX-5200/TX-5300/TX-5400 | 输出图像 | ||||||
输出尺寸 (mm) | 827×1034(TX-5200:580 x 725) | 795×1135(TX-5200:562 x 803) | ||||||
输出图像 | ISO JIS SCID N5 | Cottage plan and elevation.dwg | ||||||
应用软件 | Photoshop CS5 | AutoCAD LT2011 | ||||||
电脑配置 |
CPU : Core 2 Duo 2.13GHz 操作系统 : Windows7 Pro |
内存 : 4GB(Dual Channel) 接口 : Hi-Speed USB |
||||||
提示 | 打印速度(打印一页的时间)不包括数据传送以及打印机预操作时间 根据用户的打印环境、使用条件以及纸张的不同,结果也会有所不同。 |
*以上数据来源于佳能实验室,打印测定环境和测定条件请参考产品规格页面中的信息,实际数据会因测定环境和测定条件的不同而有所变化。
*扫描仪为英国Global Scanning 公司生产制造。
