HOME > PRODUCTS > 佳能绘图仪

产品名称： 单功能打印机
产品型号： TX-5200/TX-5300/TX-5400
产品规格：
产品备注：

详细说明

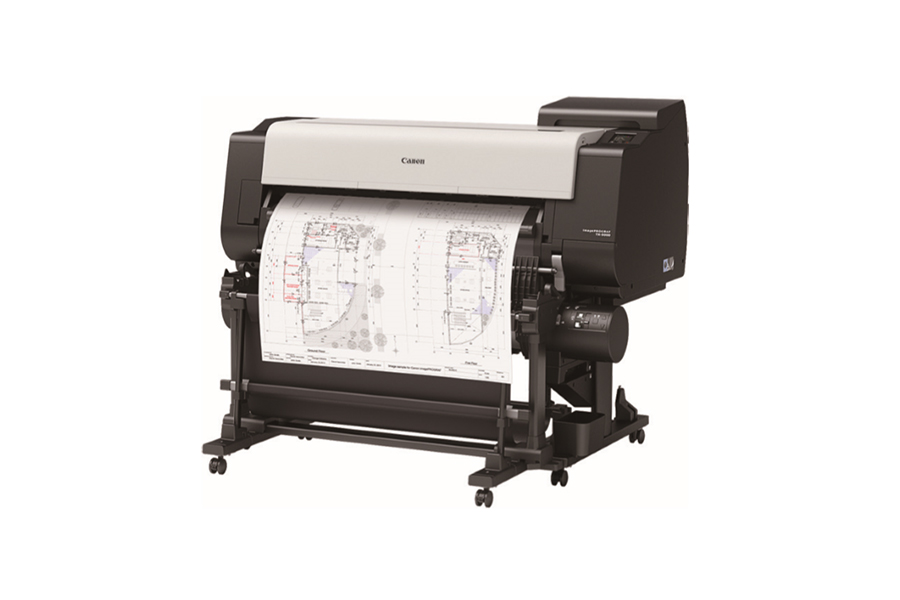

TX-5200

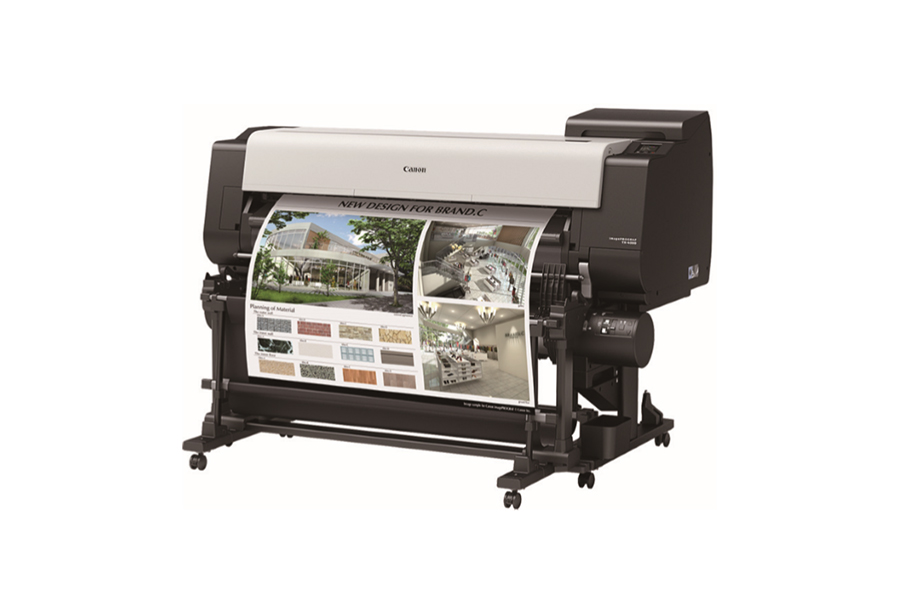

TX-5300

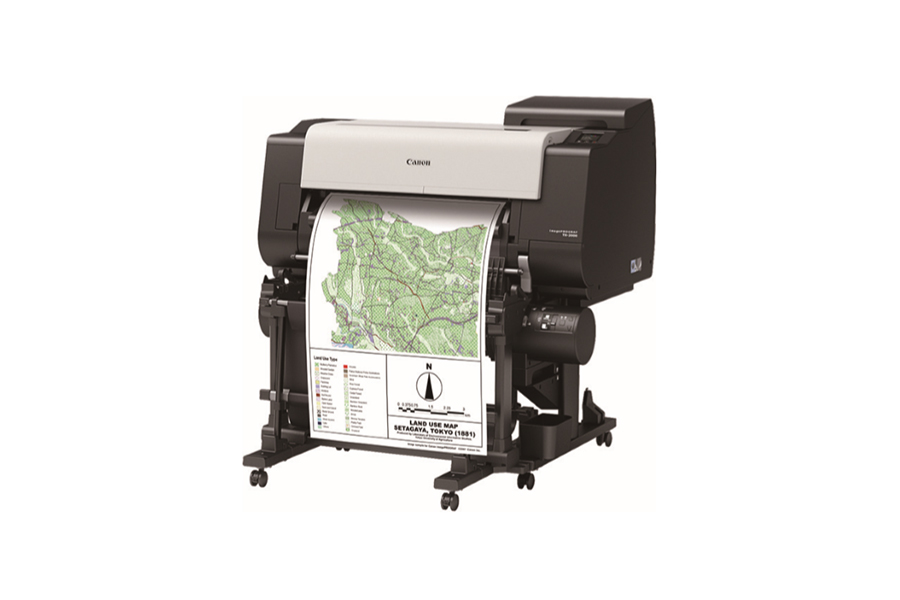

TX-5400

1、产品概述

新一代五色颜料墨水机型

采用佳能新型5色颜料墨水系统的新一代打印机-TX系列机型，适用于工程线条图、工程渲染图、地理信息影像图、POP海报、蓝图等多种图像打印；可满足用户对速度、质量、稳定性等多项性能指标的需求。

主要特点

更高的生产力

A1 图纸 24秒输出完成 *TX-5200

A1 图纸（横向） 19秒输出完成 *TX-5300 & TX-5400

通过打印头技术、纸张传输、页面处理方式等多项技术的改进，实现更高的生产效率

*打印测试环境和测定条件请参考产品规格页面中的信息

新型颜料墨水【LUCIA TD】扩展产品应用

新开发的五色颜料墨水，可打印更精细更锐利的线条和文字，并提高了在普通纸上的色彩表现力；同时良好的防水性和耐候性还可满足用户图纸及海报的户外使用需求

良好的交互性和易用性

可搭载双卷筒、可自动安装纸张等功能为用户提供更简单、便捷的操作方式

尺寸彩色液晶触摸屏，便于用户更直观的进行打印设备的操作

多种连接方式，可满足多种办公环境下使用

丰富的配套软件

imagePROGRAF TX系列机型为客户提供了丰富的打印解决方案和管理软件，使得工作流程更加高效、便捷

*以上数据来源于佳能实验室，打印测定环境和测定条件请参考产品规格页面中的信息，实际数据会因测定环境和测定条件的不同而有所变化。

2、高画质

文字线条的锐利再现

新型LUCIA TD颜料墨水具有较强的表面张力，可以抑制墨水在纸张表面产生扩散和晕染的现象。

与原有机型iPF831相比，TX系列打印机在无涂层纸张上打印线条、文字时，具有更锐利的边缘以及更少的晕染现象。

即使在使用LED工程机常用的工程绘图纸时，也可以得到出色的打印效果。

文字图像的锐利再现

LUCIA TD颜料墨水中包含了照片黑和粗面黑两种黑色，在打印彩色线条文字时，彩色墨水与粗面黑墨水之间会使用照片黑墨水，这样即使具有较高表面张力的粗面黑墨水发生扩散，但其周围都是照片黑墨水，所以几乎看不到扩散现象；而和彩色墨水接触的

照片黑墨水，由于具有同样的较低表面张力，所以不会有很明显的扩散现象。

这样既可以表现出清晰、锐利的文字，又可以获得色彩均匀的具有吸引力的图像。

优良防水性和耐候性能

LUCIA TD颜料墨水具有优良的防水性和耐候性，打印后即使纸张受潮，
也能
保证较好的图像呈现效果；这使得打印样张更便于在户外使用，并可长期保存。

鲜艳的色彩表现

LUCIA TD颜料墨水使用了新型扩散剂，具有更好的性能，可以在纸张表面进行排列，这样即使在普通纸上也能表现出更鲜艳的颜色。

新型颜料墨水

全新的颜料墨水可以满足多种用户的不同需求。

在CAD领域，在原有清晰锐利的文字线条表现能力基础之上，提高了在无涂层纸张上的表现能力，使之在无涂层纸张上也能打印出精细的线条和清晰的文字。

同时还提高了印品的耐候性和防水性，以保证图纸可在户外建筑或土木工程场地的使用，并可以长期储存。

在地理信息和海报输出领域，提高了普通纸上的色彩表现能力和防水性能，即使使用普通纸张也可以打印出生动、色彩鲜明的图像。

*以上数据来源于佳能实验室，打印测定环境和测定条件请参考产品规格页面中的信息，实际数据会因测定环境和测定条件的不同而有所变化。

3、高生产性

新型打印头

TX系列使用新型的6通道一体式打印头。

通过提高打印头的墨水通道与喷孔特性，使得打印头拥有更高的喷射频率，提高打印速度。同时，新打印头内部新增的散热性能更好的部件，使得打印头内部的温度更稳定，从而可以快速并稳定的进行高品质图像的输出。

更强数据处理能力

强大的数据处理能力，在处理HP-GL/2数据时的速度是原有机型的两倍，即使是复杂的电气CAD图纸和大容量的HP-GL/2数据文件也可以快速处理。

高速打印

依靠新打印头技术、优化纸张传输和加快裁切操作，使得TX系列打印机38秒就可以完成A0图纸的打印（普通纸）。

依靠打印作业序列优化和页面处理的改进，连续输出A1图纸(横向)时输出速度可达到2.6 ppm，这有助于减少大批量打印作业所需的时间，提高生产效率。

收纸篮与大容量堆叠器

多功能收纸篮和前置大容量堆叠器（选配）可以根据不同的使用环境和纸张类型选择最适合的收纸方式，更好的支持大批量作业的不间断输出。

双卷筒纸路系统与收纸单元

双卷筒纸路系统可以在两个纸轴上装载不同大小的纸张，在满足不同幅面输出需求的同时，尽可能的减少人工操作的时间。

TX系列机型可装载170mm直径的卷筒纸，方便有大批量连续输出需求的用户进行不间断的打印操作，适用于建筑设计公司或工厂制造部门等用户。

下卷纸单元同时可设置为收纸器，对于用户根据打印完成后不同的处理需求提供更简便的解决方案。

墨盒热插拔更换

副墨仓的设计，使得TX打印机可以实现墨盒的热插拔更换功能，这样可以避免连续打印作业过程中因更换墨盒造成的停机。

同时，墨盒中的墨水可以储存在副墨仓中，这样墨盒中的所有墨水可以全部用完，降低墨水使用成本。

大容量墨水盒

所有颜色都可提供700毫升/330毫升/160毫升三种规格的墨水盒，用户可以选择适合其输出量、打印环境等因素的墨盒规格。

根据需求选择不同容量的墨盒同时搭配使用，这样既可以降低墨水的使用成本，也可以减少墨盒更换的次数。

*以上数据来源于佳能实验室，打印测定环境和测定条件请参考产品规格页面中的信息，实际数据会因测定环境和测定条件的不同而有所变化。

4、易用性

更加便捷

只需卷筒纸放在卷筒支架上，打印机就可以自动加载纸张。

通过内置的传感器，打印机会自动检测纸张的厚度、宽度以及纸张剩余量，自动完成纸张的安装操作以便可以开始进行打印。

开启[保持介质类型]功能来提前指定介质类型，使得安装纸张的人工操作时间进一步减少。

U盘直接打印

通过打印机的USB端口插入U盘，可以直接打印U盘上的文件（支持多页的PDF文件和JPEG文件）。

用户可以在操作面板上预览选中的文件，打印出实际大小的图像，也可以设置自动调整大小以便适应介质宽度。

更小尺寸

紧凑、节省空间的设计使得44英寸幅面的TX-5400设备尺寸只有1593mm。

即使是办公空间紧张的用户，都可以轻松的添置大幅面打印设备。

imageRUNNER ADVANCE 放大复印功能

通过佳能的imageRUNNER ADVANCE复合机，可以直接输出扫描的图像。

这个功能就像在复印机上进行放大复印操作一样简单，无需使用电脑，便捷快速。

用户可以打印实际大小的图像，或设置自动调整大小以匹配介质宽度。

丰富的软件

使用成本，一目了然

Accounting Manager（会计软件）可以有效的管理打印机的使用成本，该软件可以收集在一段时间内打印机工作日志和计算每个打印作业的打印成本，计算成本的时候可以有用户统计和按组统计两种方法。此外,现在通过软件可以实现集中管理多台打印机。

办公软件小帮手

Print Plug-In for office(officer打印插件）可以让客户非常轻松的输出大尺寸的文件，插件与 Microsoft Office软件无缝化连接，不用进行繁琐的设置，依照向导的提示就可以完成输出。

专业海报，轻松制作

海报制作软件内置了丰富的高清图片资源和海报的主题模板，可以让任何人轻松地创建具有专业外观的海报。

Direct Print & share（DPS）

无需打开文件，只需将打印文件拖拽至DPS软件中，就可进行打印操作，大批量的打印作业可更便捷、快速的完成。

AutoCAD优化驱动

从AutoCAD应用软件通过优化驱动进行打印时，更快的数据处理速度以及页边距优化等功能，可以帮助用户实现高效能、高可靠性的打印。

2年保修

为保证您的工作能够持续而稳定，TX系列机型硬件保修期从一年延长至两年。

*以上数据来源于佳能实验室，打印测定环境和测定条件请参考产品规格页面中的信息，实际数据会因测定环境和测定条件的不同而有所变化。

5、环保安全

更低能耗

高产能低能耗的产品特性，更加环保。

更加安全

保护数据安全，符合IT标准

TX系列打印机的磁盘采用AES-256加密标准，可以在保存和打印时对图像数据自动进行加密和解密（不增加处理器的处理负荷）。

对磁盘上的所有数据进行加密，且磁盘可以进行快速、安全的数据删除，可以最大限度地减少数据泄露的风险。

*以上数据来源于佳能实验室，打印测定环境和测定条件请参考产品规格页面中的信息，实际数据会因测定环境和测定条件的不同而有所变化。

6、产品规格

打印机型号			TX-5200		TX-5300		TX-5400
幅宽			24"		36"		44"
墨水类型			颜料墨水 /5 色　MBK/BK/C/M/Y
最大打印分辨率			2400×1200dpi
支架			选配		标配
设备尺寸宽x深x高 (mm) 重量（Kg）	主机		1110 x 734 x 629 mm Weight : 74 kg		1390 x 984 x 1168 mm Weight : 105 kg		1593 x 984 x 1168 mm Weight : 114 kg
	主机 + 下卷纸器 + 支架 + 收纸篮		1110 x 984 x 1168 mm Weight : 107 kg		1390 x 984 x 1168 mm Weight : 124 kg		1593 x 984 x 1168 mm Weight : 134 kg
设备尺寸宽x深x高 (mm) 重量（Kg） ( 包装箱 )	主机（含支架）		1324 x 902 x 1055 mm Weight : 131kg		1606 x 903 x 1061 mm Weight : 153kg		1820 x 915 x 1061 mm Weight : 165kg
功率	电源要求		AC 100-240V（50-60Hz）
	运行功率（打印时）		91 W or less		105 W or less		107 W or less
	待机功率		3.6 W or less		3.6 W or less		3.6 W or less
工作环境			温度 : 15 ～ 30℃ , 湿度 : 10 ～ 80%RH ( 无凝结 )
工作噪音			打印时 : 50dB(A) 或更低 ( 描图纸 , 线条图 , 标准模式 ) 待机 : 35dB(A) 或更低 ( 符合 ISO7779 标准 )
线条精度*1			±0.1 % 以内
存储	内存		128GB( 物理内存 2GB)
	硬盘		500GB( 加密 )
固件	语言	打印语言	SGRaster（Swift Graphic Raster）
		打印作业控制	IVEC
		状态获取	SNMP-MIB（Standard MIB、Canon-MIB）、 IVEC、CPCA
		直接打印支持语言	HP-GL/2、HP RTL、PDF、JPEG
	类型		闪存
操作面板	显示屏幕		LCD（3.0 英寸 TFT 彩色触摸屏）
	操作面板语言		21 种语言支持 : 日语/英语/德语/意大利语/西班牙语/巴西语/葡萄牙语/荷兰语/波兰语/俄语/丹麦语/简体中文/繁体中文/ 韩语 / 泰语 / 印尼语 / 土耳其语 / 捷克语 / 丹麦语 / 瑞典语 / 挪威语 / 芬兰语
接口	USB B 端口	类型	内置高速 USB
		传输速度	全速（12 兆 / 秒）, 最高速度（480 兆 / 每秒）, 批量传输
	USB A 端口		USB 存储器（直接打印）
	以太千兆网卡	类型	内置
		传输标准	IEEE 802.3 10base-T
			IEEE 802.3u 100base-TX　/ Auto-Negotiation
			IEEE 802.3ab 1000base-T　/ Auto-Negotiation
			IEEE 802.3x Full Duplex
		网络协议	SNMP （Canon-MIB , HTTP、TCP/IP（IPv4/IPv6）, ftp
	无线网络	传输标准	IEEE802.11n/IEEE802.11g/IEEE802.11b
		加密方式	WEP（64/128bit） WPA-PSK（TKIP/AES） WPA2-PSK（TKIP/AES）
打印速度 (CAD 线条图 )	纸张类型	供纸方式	模式（A1 尺寸）	打印速度	模式 (A0 尺寸 )	打印速度	模式 (A0 尺寸 )	打印速度
	普通纸	卷筒	快速（自定义5）	约 24 秒	快速（自定义5）	约 37 秒	快速（自定义5）	约 37 秒
			标准	约 40 秒	标准	约 1.2分	标准	约 1.2分
	厚覆膜纸	卷筒	快速（自定义5）	约 26 秒	快速（自定义5）	约 45 秒	快速（自定义5）	约 45 秒
			标准	约 40 秒	标准	约1.2 分	标准	约 1.2分
			高精度	约 1.3 分	高精度	约 2.3 分	高精度	约2.3分
打印速度 ( 图像 )	纸张类型	供纸方式	模式	打印速度	模式 (A0 尺寸 )	打印速度	模式 (B0 尺寸 )	打印速度
	普通纸	卷筒	快速（自定义5）	约 24 秒	快速（自定义5）	约42 秒	快速（自定义5）	约 58 秒
			标准	约 49 秒	标准	约 1.5分	标准	约 2.0 分
	厚覆膜纸	卷筒	快速	约 58 秒	快速（自定义5）	约1.8分	快速	约 2.5 分
			标准	约 1.5分	标准	约2.7 分	标准	约 3.8 分
	照片光面纸	卷筒	快速	约 1.7 分	快速	约3.0 分	快速	约 4.3 分
			标准	约3.3 分	标准	约5.8 分	标准	约 8.2 分
打印头
Print Head	型号		PF-06
	打印头结构		6 通道一体式打印头
	喷嘴数量		15,360 个喷嘴（MBK 5,120 个喷嘴 , 其他颜色每色 2,560 个喷嘴）
	墨滴大小		最小 5pl
	更换方式		用户可自行更换
墨水盒
Ink Tank	型号		PFI-8110(160ml)/PFI-8310(330ml)/PFI-8710(700ml)
	副墨仓容量		每个颜色 30ml
	颜色		5 色颜料墨水（MBK/BK/C/M/Y）
	容量		商品 : 160ml/330ml/700ml 随机墨水 : 330ml(MBK)/160ml(BK, C, M, Y)		商品 : 160ml/330ml/700ml 随机墨水 : 330ml(MBK)/160ml(BK, C, M, Y)		商品 : 160ml/330ml/700ml 随机墨水 : 330ml (C,M,Y,BK, MBK)
裁刀
Cutter	型号		CT-07
	更换方式		用户可自行更换
纸张处理
供纸 & 出纸	第一卷纸器		单卷 , 前端装纸 , 前端出纸
	第二卷纸器		单卷 , 前端装纸 , 前端出纸
	单页纸		前端装纸 , 前端出纸 ( 使用压纸杆手动 )
	纸张路径切换 ( 卷筒 / 单张 )		用户手动切换 * 上卷筒 / 下卷筒可自动切换（卷筒末端以及不支持自动装纸的纸张类型除外）
	出纸方向		打印面向上 , 前端
	收纸系统		双向自动收纸
介质尺寸	卷筒纸（幅宽）	ISO	A3、A3+、A2、A1		A3、A3+、A2、A1、A0		A3、A3+、A2、A1、A0
		JIS	B4、B3、B2		B4、B3、B2、B1		B4、B3、B2、B1、B0、
		ARCH	24"		24"、30"、36"		24"、30"、36"
		Others	8"、10"、12"、14"、16"、17"、20"、 300mm、500mm、600mm		8"、10"、12"、14"、16"、17"、20"、 300mm、500mm、600mm、 800mm、1000mm		8"、10"、12"、14"、16"、17"、 20"、42"、44"、 300mm、500mm、600mm、 800mm、1000mm
	单页纸	ISO	A4、A3、A3+、 A2、A2+、A1 B4、B3、B2		A4、A3、A3+、 A2、A2+、A1、A0 B4、B3、B2、B1		A4、A3、A3+、 A2、A2+、A1、A0 B4、B3、B2、B1、B0
		DIN	C4、C3、C2		C4、C3、C2、C1、C0		C4、C3、C2、C1、C0
		JIS	B4、B3、B2		B4、B3、B2、B1		B4、B3、B2、B1、B0
		ANSI	8.5 x 11"、8.5 x 14"、11 x 17"、 13 x 19"、17 x 22"、 22 x 34"		8.5 x 11"、8.5 x 14"、11 x 17"、 13 x 19"、17 x 22"、 22 x 34"、 28 x 40、34 x 44"		8.5 x 11"、8.5 x 14"、11 x 17"、 13 x 19"、17 x 22"、 22 x 34"、 28 x 40、34 x 44"
		ARCH	9 x 12"、12 x 18"、18 x 24"、 24 x 36"		9 x 12"、12 x 18"、18 x 24"、 24 x 36"、26 x 38"、27 x 39"、 30 x 42"、36 x 48"		9 x 12"、12 x 18"、18 x 24"、 24 x 36"、26 x 38"、27 x 39"、 30 x 42"、36 x 48"
		Photo	(20 x 24")、(18 x 22")、(14 x 17")、（12 x 16")、(10 x 12")、(10 x 15")、 (8 x 10")、（16 ｘ 20"）		(20 x 24")、(18 x 22")、(14 x 17")、（12 x 16")、(10 x 12")、(10 x 15")、 (8 x 10")、（16 ｘ 20"）		(20 x 24")、(18 x 22")、(14 x 17")、（12 x 16")、(10 x 12")、(10 x 15")、 (8 x 10")、（16 ｘ 20"）
		Poster	20 x 30"、300×900mm		20 x 30"、30 x 40"、 300×900mm		20 x 30"、30 x 40"、42 x 60"、 44 x 62"、300×900mm
		Others	13×22"		13×22"		13×22"
支持介质厚度			0.07 ～ 0.8mm
最大卷筒纸直径			170 mm
支持纸芯尺寸			2"/3"
可打印介质宽度			203.2 ～ 610mm		203.2 ～ 917mm		203.2 ～ 1118mm
最小打印长度			203.2mm
最大打印长度	卷筒纸		18 m ( 取决于不同的操作系统与应用程序 )
	单页纸		1.6m
纸张处理
纸张边距	默认打印边距	卷筒纸	顶部 : 20 mm, 底部 : 3 mm, 左右边距 : 3 mm
		单页纸	顶部 : 20 mm, 底部 : 20 mm, 左右边距 : 3 mm
	最小打印边距	卷筒纸	卷筒纸顶部 : 3 mm, 底部 : 3 mm, 左右边距 : 3 mm
		卷筒纸（无边距）	顶部 : 0 mm, 底部 : 0 mm, 左右边距 : 0 mm 单页纸
		单页纸	顶部 : 3 mm, 底部 : 20 mm, 左右边距 : 3 mm
无边距打印支持尺寸（仅限卷筒纸）			[ 推荐纸张规格 ] 515mm(JIS B2)、594mm(ISO A1)、10"、14"、17"、24" [ 可打印纸张规格 ] 257mm(JIS B4)、297mm(ISO A3)、329mm(ISO A3+)、 420mm(ISO A2)、8"、12"、 16"、20"、300mm、500mm、 600mm		[ 推荐纸张规格 ] 515mm(JIS B2)、728mm(JIS B1)、594mm(ISO A1)、 841mm(ISO A0)、10"、14"、 17"、24"、36" [ 可打印纸张规格 ] 257mm(JIS B4)、297mm(ISO A3)、329mm(ISO A3+)、 420mm(ISO A2)、8"、12"、 16"、20"、30"、300mm、 500mm、600mm、800mm		[ 推荐纸张规格 ] 515mm(JIS B2)、728mm(JIS B1)、1030mm(JIS B0)、 594mm(ISO A1)、841mm(ISO A0)、10"、14"、17"、24"、36"、 42"、44" [ 可打印纸张规格 ] 257mm(JIS B4)、297mm(ISO A3)、329mm(ISO A3+)、 420mm(ISO A2)、8"、12"、 16"、20"、30"、300mm、 500mm、600mm、800mm、 1000mm
相关认证
电气安全 / 电磁接口			CCC
无线电			MSIP
环境相关			Rohs 中国、国际能源之星（WW）
选配件
卷纸单元			RU-22		RU-32		RU-42
收纸器			SS-21		SS-31		SS-41
2/3" 卷纸轴			RH2-27		RH2-34		RH2-45
耗材
墨水盒			PFI-8110(160ml)/PFI-8310(330ml)/PFI-8710(700ml)
打印头			PF-06
裁刀			CT-07
废墨仓			MC-30

打印测定环境和测定条件	TX-5200/TX-5300/TX-5400		输出图像
输出尺寸 (mm)	827×1034（TX-5200:580 x 725）	795×1135（TX-5200:562 x 803）
输出图像	ISO JIS SCID N5	Cottage plan and elevation.dwg
应用软件	Photoshop CS5	AutoCAD LT2011
电脑配置	CPU : Core 2 Duo 2.13GHz 操作系统 : Windows7 Pro	内存 : 4GB(Dual Channel) 接口 : Hi-Speed USB
提示	打印速度（打印一页的时间）不包括数据传送以及打印机预操作时间根据用户的打印环境、使用条件以及纸张的不同，结果也会有所不同。

*以上数据来源于佳能实验室，打印测定环境和测定条件请参考产品规格页面中的信息，实际数据会因测定环境和测定条件的不同而有所变化。
