中海达GNSS

HOME  >  PRODUCTS  >  中海达GNSS

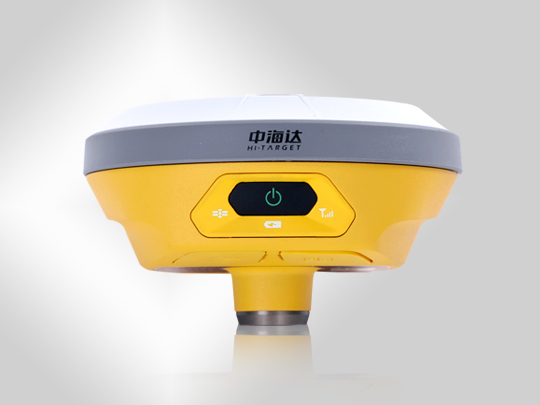

  • 产品名称: 中海达 V100网络RTK系统
  • 产品型号: V100
  • 产品规格:
  • 产品备注:
    V100网络RTK系统是中海达品牌一款超小型化GNSS RTK接收机,极致小巧的外观设计,镁合金结构。
  • 详细说明

性能与优势

>轻量化设计:超小、超轻、超便捷

>强劲内核:高精度主板

>大电池:6300mAh,支持充电宝供电

>手簿差分:共享手簿网络,更稳定

>NFC闪联:轻轻一靠,马上开始工作

>私有云:随时随地,管理你的设备和数据

小巧轻便

小与大的关系并不一定要对比,但可以类比;

非要对比的话,V100可能说是目前最小最轻的RTK。

智能强悍

高精度主板:小机身,大主板,精度高,稳定,性能强大;

天线:提高卫星信号捕捉能力,在城市测量中轻松固定,增强多路径抑制与抗干扰能力,在高压线、矿区等高辐射环境中也能稳定测量;

NFC闪联:通过NFC硬件射频识别通讯技术,只需要1秒,即可自动实现5步(启动软件--打开蓝牙--搜索蓝牙--连接蓝牙--开始项目);

双模蓝牙:配备4.0标准双模长距离蓝牙,能够连接主流的手机、平板等消费级数码产品,同时向下兼容2.1标准,连接工业级手薄;

高容量电池:内置可更换6300mAh电池,支持充电宝充电,与手薄电池通用;

闪电启动:1s启动8s锁定,随时进入工作状态;

IP68:可抗2米水下临时浸泡,完全防止粉尘进入。

便携减

小小挎包就可以户外工作,轻松便携;

包装箱体积对比:体积减小40%;大箱子体积:382*436*190mm,小箱子体积:275*365*177mm;

对中杆重量对比:重量减轻200g;普通对中杆:1080g,小型对中杆:880g。

私有云

“云+”服务:“云+”是专为测量用户打造的一系列云服务,主要围绕移动互联和数据管理应用,以测量的位置数据为基础,通过互联网体验实现测量内外业一体化作业,可为用户搭建自助管理的私有云服务。

五大服务模块

1、设备管理

提供设备管理模块,让用户对现有设备的配备情况、出勤状态和健康状态了如指掌。同时,提供对设备的远程升级、远程注册和远程设备等高级功能。

2、设备监控

实时监控设备作业状态,通过电子底图直观了解设备位置信息、使用者信息和测区范围,使设备可追溯、可查询、可统筹。

3、数据管理

提供一项云存储服务,包含用户轨迹信息、控制点信息、参数信息、测量期轨迹监控、数据融合与接口转换、任务完成统计等功能;

4、协同作业

在同一项目下,全体工作成员的测量数据可实时共享,在手薄上可直观的查看其他项目成员的数据,使测量过程实现无漏测、无重测、可帮测;

5、用户管理

以人为对象,建立项目组织架构,根据架构设置各对象权限,实现“能做什么”以及“在做什么”的管理。


专业软件

Hi-Survey智能测量软件是中海达自主研发设计的专业手簿软件,丰富的参数设置、支持多种语言、操作便携,旨在提升各行业测绘作业效率。

>RTK、PPK(后处理动态测量)、静态测量模式

>碎步测量、点、线放样、图根控制测量

>具有移动GIS坐标+属性的自动匹配采样

>海量遥感影像与矢量数据的叠加展示

>数据字典支持、自定义数据采集

>Dxf底图直接加载

>软件、固件自动升级

>产品信息实时推送

>实时在线图文信息上报求助服务

技术参数

系统配置
操作系统:智能操作系统
启动时间:1s
数据存储:内置8GB存储器

GNSS配置

系统内核:多星系统内核

通道数:220
BDS:B1、B2、B3
GPS:L1、L2C/P、L5
GLONASS:L1、L2
输出格式:ASCII:NMEA-0183以及二进制
定位输出频率:1Hz~20Hz
差分支持:CMR、RTCM2.X、RTCM3.0、RTCM3.2
定位输出频率:GNS、Rinex双格式静态数据
精度和可靠性[1]
RTK定位精度:平面:±(8+1×10-6D)mm(D为被测点间距离)
           高程:±(15+1×10-6D)mm(D为被测点间距离)
静态定位精度:平面:±(2.5+1×10-6D)mm(D为被测点间距离)
            高程:±(5+1×10-6D)mm(D为被测点间距离)
初始化时间:<10秒
初始化可靠性:>99.99%
通讯配置
双模蓝牙:双模,蓝牙4.0,向下兼容2.1
NFC闪联:实现蓝牙闪触配对
手簿通信:3G手簿差分(可选4G全网通)
外挂电台(选配):功率:5W/10W/20W/30W可调,频道数:116个频段可调
网络模式:支持ZHD协议、NTRIP协议,支持内置千寻知寸服务
电源特性
功耗:3.2W
内置电池:高容量锂电池6300mAh/3.7V,可拆卸,单块电池工作时间7小时以上[2]
外部供电:USB口:直流4.2-5.5VDC/2A
小五芯接口:直流6-28VDC/2A
支持充电宝供电
物理特性
尺寸:127.5mm×57mm
主机重量:700g(含主机电池)
材料:外壳采用镁合金材料
环境特性
防尘防水:IP68;可抗2米水下临时浸泡,完全防止粉尘进入
测杆防摔:抗2米测杆自然跌落
相对湿度:100%抗泠凝
工作温度:-45℃~75℃
存储温度:-55℃~85℃
用户界面
按键:单按键
指示灯:;3个LED指示灯:卫星灯、信号灯、电源灯
注:
[1]测量精度、可靠性受多种因素干扰,包括卫星几何分布、卫星数、观测时间、卫星星历、电离层状况及多路径等。
[2]电池工作时间与工作环境、工作温度及电池寿命有关。

相关配件

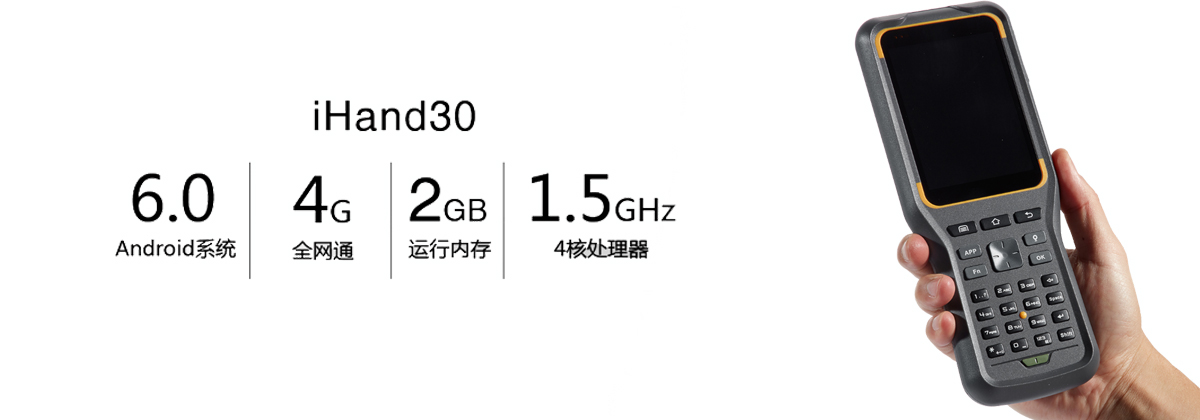

全新一代安卓全键盘手簿 iHand30

  iHand30安卓手簿——Android专业数据采集器!一改以往中海达的设计思路,大胆创新,顺应客户需求,紧跟当今测绘潮流!采用全新的材料外壳,采用人工力学设计理念,全键盘+触屏的设计让您随意选择输入模式!

采用Android6.0版本操作系统,1.5GHz,4核处理器,3.7英寸高亮专业级户外彩色触摸屏,内置2GB RAM+16GB ROM存储,支持高达128GBSD扩展存储;800万像素高清晰摄像标注功能;多点电容式触摸屏,带触摸笔,满足冬天带各式手套可用;5200毫安的电池容量,可方便拆卸,支持快充,最大工作时间>15小时;支持双卡双待功能!可进行无线视频传输和视频通话功能!高稳定性操作,随心放心!


Ø  {C}特点:

Ø  {C}人体工程学设计,更舒适

Ø  {C}强悍硬件配置,运行更流畅

Ø  {C}阳光下屏幕清晰可见

Ø  {C}全新物理键盘输入法,输入更高效

Ø  {C}WiFi与蜂窝移动双联智能选择上网

Ø  {C}USB Type C接口,支持OTG功能

Ø  {C}支持快充,充电1小时工作一下午!



iHand30手簿参数

系统配置

操作系统

Android 6.0操作系统

处理器

1.5G4核处理器

存储

2GB RAM+16GB ROM;支持T-Flash存储卡,支持高达128GB

显示

3.7 英寸高亮户外彩色电容触摸屏

输入

物理全键盘,专业定制物理键盘智能输入法

GNSS特性

定位

内置 GNSS 天线,支持GPSGLONASSAGPS20通道

通讯配置

蜂窝移动

内置4G全网通,双卡双待

WiFi

IEEE 802.11b/g/n,Wapi,AP

蓝牙

内置蓝牙(2.1+4.0)

NFC

支持NFC闪联

USB

USB Type C接口,支持OTG功能

电源性能

内置电池

可拆卸锂电池3.7V/5200mAh,支持快充

工作时间

单块电池可连续工作15小时[1]

功能应用

摄像头

内置800万像素摄像头(带闪光灯)

闪光灯

高亮Flash LED闪光灯

麦克风

内置麦克风,具备语音标注功能

音频

支持3.5mm音频插孔

感应器

重力感应器,电子罗盘,气压计,光感应器,陀螺仪

物理性能

尺寸

208mm×宽83mm×厚24mm

重量

0.44kg (含电池)

温度

工作温度:-20℃~+55℃;存储温度:-30℃~+65

防尘防水防震

IP67;抗1.2米自由跌落

:[1]电池工作时间与工作环境、工作温度及电池寿命有关。

行业应用

>施工放样

丰富的点、线放样功能,辅以图形化的操作指导,给您的工程施工节约更多成本

>电力交通

方便的电力测向、测距、角度计算功能;全面实用的公路测设、中桩、边桩测量,纵、横断面测量功能

>CORS应用

面向CORS系统的应用,只需一台RTK移动台即可接收CORS差分信号进行数据采集、施工放样等所有的作业

>CORS建站

HD-CORS融合了中海达多年的成熟建站技术,具有运行稳定,传输距离长等优点,是城市连续参考站系统的首选解决方案

>控制测量

一次投资,多重功能,iRTK的双频静态测量精度满足任何控制测量要求,配套成熟的专业数据解算软件,可助您完成各种高精度的控制测量工作

>数据采集

面向GIS系统设计的手簿操作软件,灵活的编码功能,满足您快速高效的野外数据采集需要

>水上测量

配套中海达测绘权威的海洋测量、海洋成图软件及测深仪,轻松实现水下地形测量工作,彻底改变传统的水上测量作业模式

>施工定位(水上)

配合中海达海洋施工定位软件,iRTK系统助您精准完成抛石、铺排、打桩等海洋工程,满足海上工程的特殊要求
